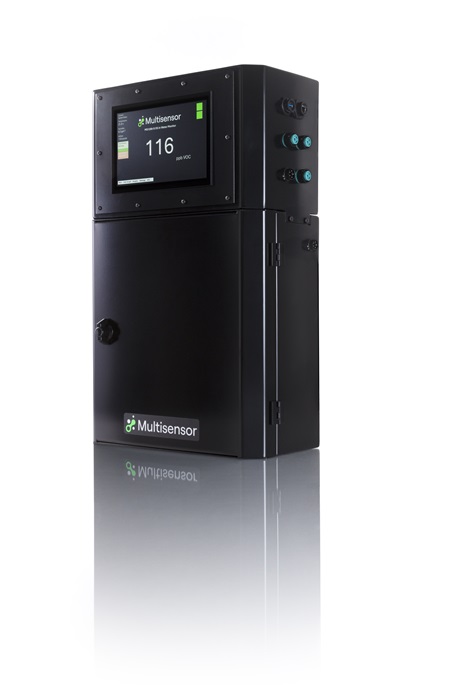

Le MS1200-S fait partie de la nouvelle génération d' analyseurs d'hydrocarbures dans l'eau et de pollution en ligne de Multisensor Systems et est conçu pour protéger les usines de traitement d'eau potable contre les événements de pollution provenant de forages ou de prises d'eau brute de surface. Ces événements peuvent entraîner un remplacement coûteux des filtres et des opérations de nettoyage et peuvent également affecter la qualité de l'eau potable avec des polluants réglementés tels que les BTEX, le trichloréthylène, le tétrachloréthylène, le chlorure de vinyle atteignant les clients.
Applications
Surveiller les points de captage d'eau tels que l'eau brute de rivière, les forages et l'eau de réservoir
Surveillance de la contamination par les hydrocarbures dans l'eau
Détecter la contamination par les COV dans les eaux usées industrielles
Systèmes d'eaux de surface pour la pollution par les carburants
Offrir une solution de surveillance pour l'air, la dépollution des sols et les applications industrielles
Détecter la percée des COV dans les lits de carbone
Protection des membranes d'osmose inverse
Mesure des COV dans l'eau de process
Protection contre la pollution par les carburants pour les systèmes d'eaux de surface
Caractéristiques et avantages
Aucun contact du capteur avec l'eau : faible maintenance, pas de nettoyage des capteurs
Sans réactif : faibles coûts d'exploitation
Mesure à la fois les hydrocarbures aromatiques polycycliques (HAP) et les COV
Nez électronique : non affecté par la turbidité
Haute sensibilité : idéal pour l'eau potable
Peut être étalonné pour des substances spécifiques : utilisé pour surveiller les déversements connus
Détecte les déversements chimiques de COV, pas seulement les hydrocarbures
Alarmes vers relais secs, SCADA et autres interfaces de communication
Pour plus d'informations sur le principe de fonctionnement, cliquez sur l'onglet FAQ.
L'analyseur d'hydrocarbures dans l'eau pour détecter les déversements d'hydrocarbures
Les huiles et hydrocarbures sont très souvent les principaux composants d'une large gamme de produits, des carburants et solvants à de nombreux produits chimiques utilisés dans l'industrie pour les processus de traitement.
Dans la production industrielle, il est possible que certains de ces hydrocarbures, huiles et solvants fuient dans les drains, ou pire, directement dans l'environnement.
De même, le stockage domestique et agricole de carburant peut entraîner des déversements accidentels dans les cours d'eau et les aquifères.
Cela peut être un problème réel et énorme pour les approvisionnements en eau et, dans le pire des cas, menacer la sécurité de l'eau de communautés entières. Souvent, ces accidents entraînent de lourdes amendes et des opérations de nettoyage coûteuses.
Un analyseur d'hydrocarbures dans l'eau peut faire la différence, en donnant une alerte précoce lorsqu'un problème survient.
+/-10% de 30 à 3000 ppb, étalonné par rapport à
des étalons de gaz de toluène traçables NIST dans des
conditions de laboratoire standard ; la précision peut
être encore améliorée à la concentration d'intérêt, en utilisant un étalonnage sur mesure sur demande.
Précision
-10%
+10%
Fréquence de mesure
Continue
Température ambiante
0 °C / 32 °F
50 °C / 122 °F
Un contrôle climatique peut être nécessaire selon le procédé et les conditions ambiantes
Température de l'eau
1 °C / 34 °F
50 °C / 122 °F
Entrée analogique
4 mA
20 mA
Évolutif vers la plage requise, charge max 750 Ω alimenté par boucle ou par instrument
Sortie analogique
4 mA
20 mA
Isolation de la sortie analogique
5 kVAC, 400 VDC
Courant des relais
5 A
Max. 250 VAC ou 30 VDC ; 3x : Alarme 1, 2 et Défaut
Relais avec contacts NO et NC
Interface
Écran tactile
Avec capacités de reporting avancées
Protocoles de communication
Modbus (Optionnel)
Profibus / HART / Foundation Fieldbus sur demande
Stockage des données
Carte μSD / PC Windows
6 mois
Boîtier de l'instrument
IP65
Acier inoxydable thermolaqué
Poids du système
30 kg / 66 lbs
Réservoir d'échantillonnage
Acier inoxydable 316
Interrupteur de limite de débit
Option disponible sur demande
Débit d'eau
2 l/min / 0,52 US gpm
Dimensions du système
650 x 960 x 400 mm 25,59 x 37,80 x 15,75 pouces
Tension d'alimentation
90 V AC 9 VDC
240 V AC 36 VDC
50 Hz ou 60 Hz
Consommation électrique
45 W
Typiquement 20 W en fonctionnement
Consommables
6 mois : Filtre et restrictur
Entretien : Un entretien est nécessaire tous les 6 mois pour maintenir l'instrument en conditions optimales. La pompe à air est remplacée tous les 18 à 36 mois selon les besoins. L'entretien doit être effectué par un technicien formé qui a suivi le cours de formation standard de Multisensor Systems.
Comment fonctionne l'analyseur d'hydrocarbures dans l'eau MS1200-S ?
Le MS1200-S utilise une technique de mesure sans contact basée sur la loi de Henry, détectant les gaz ou volatils de l'espace de tête dans le réservoir d'échantillonnage fourni, et offre un système de mesure avec de très faibles exigences de maintenance.
Grâce à la conception et à la technologie intelligentes, le capteur ne touche jamais l'eau. Cela se traduit par une dérive réduite, pratiquement aucun encrassement, aucun nettoyage des capteurs et une très faible maintenance.
Le MS1200-S est précis jusqu'à de faibles concentrations en ppb et sa large plage dynamique lui permet d'être utilisé dans une grande variété d'environnements.

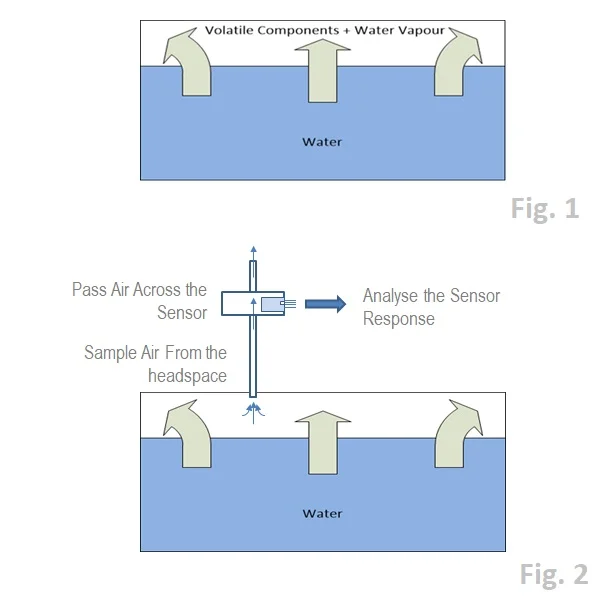

La concentration de Composés Organiques Volatils et de vapeur d'eau dans l'espace de tête augmente jusqu'à ce qu'un équilibre soit atteint avec la concentration dans l'eau (Fig. 1)
Un échantillon de gaz est ensuite prélevé dans l'espace de tête et la réponse est analysée pour fournir une concentration en ppb de contaminants dans l'eau (Fig. 2).
Que mesure réellement l'analyseur d'hydrocarbures dans l'eau MS1200-S ?
Le MS1200-S mesure une large gamme d'hydrocarbures, y compris la plupart des HAP, des hydrocarbures aromatiques et aliphatiques. Il est conçu pour être un système d'alerte précoce générique et, pour cette raison, il a été conçu pour répondre au plus grand nombre de contaminants possible. Une étude détaillée peut être trouvée ici. Si vous êtes intéressé par un composé spécifique ou des ensembles de composés, veuillez nous contacter
Quelle est la différence entre un analyseur d'hydrocarbures dans l'eau, de HAP, d'hydrocarbures, de COV ?
Différentes personnes dans différents secteurs font référence au même problème en utilisant des expressions différentes. Dans l'industrie de l'eau, les opérateurs parlent généralement d'« analyseur d'hydrocarbures dans l'eau », d'« analyseur d'événements de pollution » ou d'« analyseur de HAP » ; dans le secteur industriel, les clients font référence à un « analyseur de COV » ou à un « analyseur d'hydrocarbures ». La plupart du temps, ces expressions font référence à des applications qui peuvent être abordées à l'aide du MS1200-S.
Quelle est la valeur rapportée ?
L'instrument rapportera la valeur de COV totaux que le capteur détecte comme un équivalent de toluène à 25°C.
Le MS1200-S mesure-t-il le kérosène, le diesel, l'essence et d'autres carburants ?
Oui. L'instrument détecte ces composés et bien d'autres. Pour plus d'informations sur un composé spécifique, contactez-nous.
Comment le MS1200-S est-il étalonné ?
L'instrument est étalonné en usine à l'aide d'étalons de toluène. Le toluène a été choisi car il est relativement sûr à utiliser et à stocker et parce qu'il est représentatif des BTEX (benzène, toluène, éthylbenzène et xylène), un composé d'intérêt dans le secteur de l'eau ainsi que dans le secteur industriel.
Quelle est la maintenance requise ? Est-elle coûteuse ?
L'instrument nécessite un entretien tous les 6 mois pour remplacer certains composants à faible coût tels que les filtres à charbon actif et pour s'assurer qu'il n'y a pas de fuites d'air.
Ai-je besoin d'un filtre avant l'instrument ?
Dans la plupart des applications, un filtre n'est pas nécessaire. Le système d'échantillonnage (le réservoir) est conçu pour traiter l'eau de rivière afin de réduire les blocages.
Si vous êtes préoccupé par les blocages, ou si votre eau a des niveaux très élevés de solides en suspension, veuillez nous contacter.
Quelle est la garantie ?
Chaque instrument est livré avec 1 an de garantie à partir de la date d'expédition
Quelle est la durée de vie prévue du capteur ? Est-il difficile à remplacer ?
Les capteurs utilisés dans l'analyseur d'hydrocarbures dans l'eau et d'hydrocarbures sont conçus pour durer longtemps. En moyenne, les capteurs sont remplacés tous les 5 ans, mais ce délai peut varier en fonction des conditions de l'eau et des niveaux de COV auxquels ils sont exposés. Le capteur est facile à remplacer
L'instrument est-il certifié ?
Il n'existe pas de méthode certifiée EPA pour la détection en ligne des hydrocarbures dans l'eau et de la pollution, ce qui signifie qu'une certification n'est pas possible. Certaines institutions locales ont suggéré de certifier le processus et nous avons réalisé des essais vérifiés par des institutions nationales contre l'analyse GCMS dans des conditions strictes. Vous pouvez trouver plus d'informations dans ce document.
À quelle fréquence le MS1200-S effectue-t-il une mesure ?
Une mesure est effectuée toutes les deux secondes.
Quels sont les avantages de l'utilisation de la technologie du nez électronique ?
La technologie du nez électronique permet une mesure sans contact, ce qui signifie que :
l'encrassement du système d'échantillonnage est minimisé grâce à l'utilisation de tubes de grand diamètre
les solides en suspension et les composés chimiques dissous ne recouvrent pas et n'endommagent pas les capteurs ou les composants optiques utilisés dans les systèmes de spectroscopie ultraviolette, infrarouge ou laser, prolongeant leur durée de vie et réduisant les exigences de nettoyage
aucun réactif n'est nécessaire comme pour les instruments qui utilisent la colorimétrie comme technologie de détection
aucun gaz de purge n'est nécessaire comme pour les systèmes basés sur la GCMS
Quelles régions du monde utilisent les produits Multisensor ?
Les produits Multisensor sont utilisés dans le monde entier.
Hydrocarbures dans l'eau vs hydrocarbures sur l'eau
Analyseur d'hydrocarbures dans l'eau (MS1200-S)
Un analyseur « d'hydrocarbures dans l'eau » , tel que le MS1200-S, mesure de très faibles concentrations d'hydrocarbures dissous dans l'eau ; c'est ce qui nous intéresse généralement de savoir car cela fournit la première indication qu'un déversement d'hydrocarbures ou de carburant s'est produit.
La plage de fonctionnement de l'analyseur d'hydrocarbures dans l'eau MS1200-S est de 0 à 3000 ppb, mais la plupart des applications se concentrent sur la plage de 0 à 200 ppb : En tant que gestionnaire d'une usine d'eau potable , vous voulez que votre analyseur d'hydrocarbures dans l'eau vous donne une alarme de niveau bas à environ 20 ppb et une alarme de niveau haut à 50 - 100 ppb.
Cela signifie que, dans la plupart des cas, notre MS1200-S est utilisé pour des applications où l'opérateur de la station de traitement d'eau a effectué une analyse de risque et a décidé de protéger ses prises d'eau contre la contamination à faible niveau d' hydrocarbures dans l'eau ou lorsqu'un déversement de carburant a été connu et que la surveillance de l'aquifère est nécessaire.

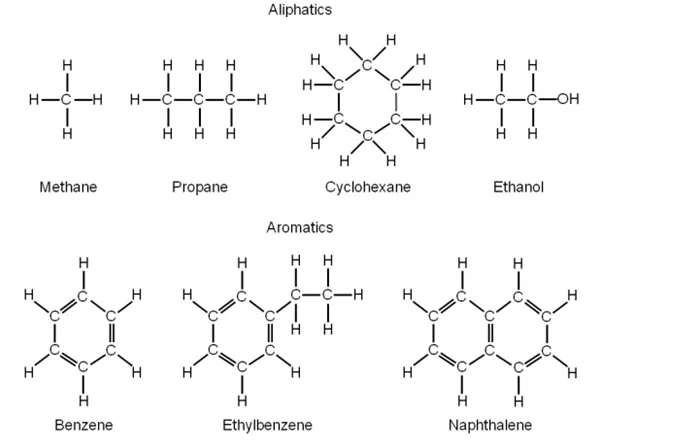

De plus, l'analyseur d'hydrocarbures dans l'eau MS1200-S détectera tout hydrocarbure, à la fois aliphatique (chaînes) et aromatique (cycles).
Cela signifie que, comparé à d'autres technologies, il peut voir une plus large gamme d' hydrocarbures à de très faibles concentrations.
Analyseurs d'hydrocarbures sur l'eau (autres technologies)
Les moniteurs ou analyseurs d'hydrocarbures sur l'eau sont différents en principe car ils sont conçus pour détecter un film flottant d'hydrocarbures ou de carburant au-dessus d'une masse d'eau. Par définition, cela signifie qu'ils détectent les hydrocarbures à une concentration beaucoup plus élevée qu'un analyseur d'hydrocarbures dans l'eau.
Le système fonctionne généralement en utilisant un laser positionné au-dessus de l'eau et un détecteur qui mesure le faisceau laser réfléchi. La présence d'un film flottant dispersera le faisceau laser réfléchi et cette perte peut être mesurée. Cette technologie est généralement moins chère qu'un système basé sur le nez électronique et elle est utilisable lorsque l'application consiste à mesurer des concentrations élevées.
D'autre part, il y a quelques limitations :
Il EST affecté par la perturbation de la surface de l'eau : comme il s'agit d'une mesure optique, le laser réfléchi sera perturbé par la surface rugueuse de l'eau
Il ne peut pas mesurer les faibles concentrations
Il ne peut pas détecter les hydrocarbures qui sont facilement dissous dans l'eau car ceux-ci ne formeront pas de film
Les détecteurs d'hydrocarbures sur l'eau sont généralement utilisés pour détecter les fuites importantes des sites de stockage d'hydrocarbures et de carburant.
